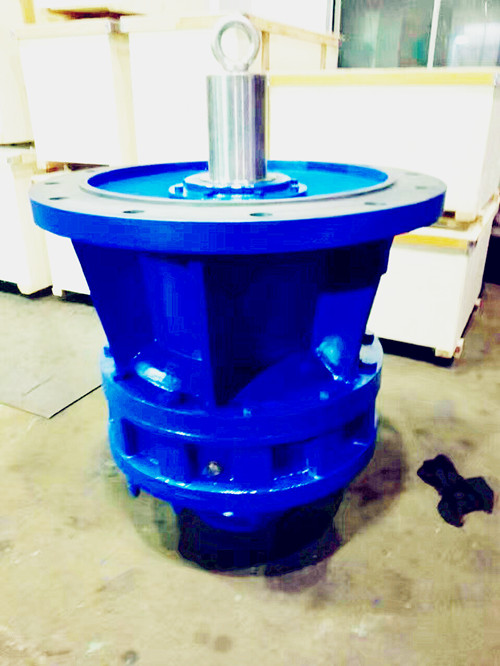

摆线减速机
摆线减速机利用行星传动原理，采用摆线针齿啮合的一种新型传动装置。摆线针轮减速机各传动装置可以分为输入、减速、输出三个部分。
在线咨询
全国热线
18640067691
详细信息
摆线减速机概述
摆线减速机利用行星传动原理，采用摆线针齿啮合的一种新型传动装置。摆线针轮减速机各传动装置可以分为输入、减速、输出三个部分。
摆线减速机原理
摆线减速机由于摆线轮上的齿形曲线特征和针齿对输入轴偏心套转动一周，使摆线轮运动成为一周内可同时转动和转动的平面运动。输入轴正转周时，偏心套还可转动一周，摆线轮向相反方向转动一齿来减速。利用W输出机构，可使摆线轮低速旋转运动通过销轴传递到输出轴上，使输出速度降低。
摆线减速机组成
摆线减速机输入轴上安装有180°角双偏心套，在偏心套上装有两个滚柱轴承，称为转臂，形成一个H机构。二摆线轮的中心孔为偏心套上转臂轴承的滚道，摆线轮与针齿轮上一组环状排列的针齿相啮合，形成齿差内啮合减速机构。
摆线减速机特点
1、高比值与高效率单级传动可达到1:87的减速率，效率超过90%。若使用多级驱动，则减速比较大。
2、体积小，结构紧凑。根据行星传动的原理，输入轴输出轴在相同的轴心上，使其型号尽可能小。
3、运转平稳，噪声小，摆线针齿啮合齿多，重叠系数大，机件平衡机构大，减小了振动和噪声。
4、可靠性高，寿命长。主传动采用高碳铬钢，经HRC58~62淬火处理，强度高，部分传动触点采用滚磨磨擦，坚固耐用。
摆线减速机应用范围
摆线减速机适用于石油、环保、化工、水泥、交通、纺织、医药、食品、印刷、起重、矿山、冶金、建筑、电力等行业。
